橄榄山快图插件,Revit快速出图插件免费下载

软件类型:机电插件

文件格式:文件夹

文件大小:68.37 MB

软件语言:简体中文

软件授权:部分收费,购买请登录www.tuituisoft.com

官方网站:www.glsbim.com

发布时间:2019-11-28

下载次数:18222

下载介绍

版权说明 1、本站所有上传作品均来自互联网! 2、所有资源均仅供学习,请勿用于商业用途,由此导致的版权纠纷由用户自行负责。 3、所有资源均请在下载24小时后删除。 4、如有本站有侵犯您作品的版权请联系我们!我们会在24小时内删除。

橄榄山快图主要有六个工具

一、测量多段线长度

     点击“测量多段线的长度”按钮,就可以开始测量。依次点击多段线的端点,左下方的状态栏会显示相关信息,完毕之后按“ESC”键,即可弹出测量结果。

二、生成电气系统图

     注:使用本工具,画平面图时最好使用我们提供的配电箱族。

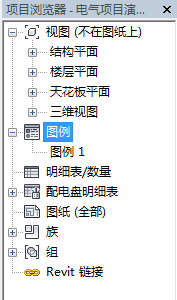

     画好平面图后,在项目浏览器的“图例”下新建一个图例视图,如下图的“图例1”:


      双击“图例1”,使“图例1”成为当前视图(包括之后介绍的所有系统图都要在“图例”视图中生成,后面不再重复介绍这一步骤)。然后点击“电气系统图”按钮,会弹出选择生成类型的对话框,如下图:


     这里可以选择横向和竖向系统图,选择好后点击“确定”,即可生成系统图。


三、生成电消防系统图

     点击“消防系统图”按钮,即可生成系统图。

四、生成供水系统图

     要生成给水系统图,要求平面图中的管道要连接完好,入水端要开口,但其他地方不得有开口。

     程序通过水管的系统名称识别供水系统,所以水管系统的系统名称应该有“冷水系统”、“给水系统”、“供水系统”等字样。水管系统的系统名称查看和修改见附录。

     点击“给水系统图”按钮,弹出如下对话框:

     在对话框中的下拉列表中选择要生成的系统后,点击“确定”即可生成系统图。


五、生成排水系统图

     程序通过水管的系统名称识别排水系统,所以水管系统的系统名称应该有“排水系统”、“污水系统”等字样。水管系统的系统名称查看和修改见附录。

     点击“排水系统图”按钮,即可生成系统图。

六、生成喷淋系统图

     程序通过水管的系统名称识别喷淋系统,所以水管系统的系统名称应该有“喷淋”的字样。

     水管系统的系统名称查看和修改见附录。

     点击“消防喷淋系统图”按钮,即可生成系统图。
